Profil Ponzio PE78N

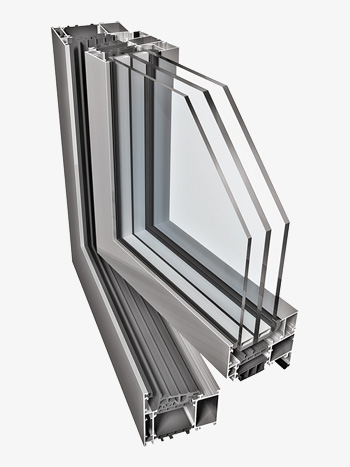

Hliníkový okenní profil Ponzio PE78N

Výhody konstrukce profilu

  • Vyrobitelné ve dvou provedeních, PE78N a PE78N+ se zateplenou zasklívací komorou pro docílení vyšších tepelně izolačních parametrů.
  • Hliníková konstrukce bez zateplení rámu i křídla. Konstrukce má optimalizovaný izolační můstek 42 mm a komponentní středové těsnění.
  • Vysoká stabilita a pevnost konstrukce umožňuje výrobu oken i velkých rozměrů.
  • Profil Ponzio PE78N vyrábí přední evropský výrobce hliníkových systémů. Společnost splňuje vysoké kvalitativní požadavky na práškovací technologie hliníku a je držitelem certifikátu Qualicoat.
  • Pro projekty bez požadavku na zateplení profilu s udržením kvalitních tepelných vlastností.
  • Kompatibilní pro dotační program Nová zelená úsporám.
Nezávazná poptávka

Parametry

  • Koeficient prostupu tepla - okno
  • Uw = od 0,88 W/m2K*
  • Koeficient prostupu tepla - rám
  • Uf = od 1,80 W/m2K
  • Počet komor (rám / křídlo)
  • 3 / 3
  • Odolnost proti vodě
  • do E1650 (dle PN-EN14351-1)
  • Odolnost vůči zatížení větrem
  • do třídy C5 (dle PN-EN14351-1)
  • Propustnost vzduchu
  • do třídy 4 (dle PN-EN14351-1)
  • Třída bezpečnosti
  • RC2, RC3 (dle PN-EN 1627)
  • Stavební hloubka
  • 78 mm
  • Počet těsnění
  • 3x těsnění EPDM
  • Celoobvodové bezpečnostní kování
  • Winkhaus activPilot

*vypočteno pro referenční okno 1480 x 2180 mm (š x v) s izolačním trojsklem (Ug = 0,5 W/m2K)

Popis

Kompletní popis profilu Ponzio PE78N.

Konstrukce profilu

  • Profilový systém vyráběný v závodě předního evropského výrobce hliníkových profilů
  • 3 / 3 komorový systém bez zateplení se stavební hloubkou 78 mm
  • Provedení PE78N+ má zateplenou zasklívací komoru pro docílení vyšších tepelně izolačních vlastností
  • Tvar profilu je přizpůsoben pro montáž různých druhů celoobvodového kování
  • Konstrukční hloubka rámu = 78 mm
  • Konstrukční hloubka křídla = 86 mm
  • Zoptimalizovaný izolační můstek 42 mm a komponentní středové těsnění
  • Vysoká stabilita a pevnost konstrukce umožňuje výrobu oken i velkých rozměrů
  • Možnost lícovaných okenních křídel

Zasklení

  • Standardní zasklení izolačním dvojsklem 3/16A/4, Ug = 1,1 W/m2K EN 674
  • Volitelné zasklení izolačním trojsklem 4/15A/4/15A/4, Ug = 0,5 W/m2K EN 674
  • Další možnými variantami jsou funkční bezpečností zasklení a protihlukové zasklení
  • Možnost využití zasklení či panelů tloušťky 23 - 69 mm

Těsnění

  • Dvě dorazová těsnění
  • Komponentní středové těsnění
  • Vnitřní a vnější zasklívací těsnění
  • Ze syntetické pryže EPDM dle normy 7863 a prováděcí normy dle ISO 3302-01, E2-01, E2

Barvy

Hliníková okna můžete mít jak v dřevodekoru (pomocí speciálního lakování), tak v různých odstínech RAL (anodoce - elox). Povrchová úprava práškovými polyesterovými barevnými nátěrovými hmotani splňující požadavky Qualicoat. Za využití moderní elektroforézní technologie je zajištěno skvělých barevných povrchů. Možná kombinace RAL barev i dřevodekorů na vnější či vnitřní straně.

Uvedené barvy a dekory mohou být zkresleny barevností monitoru. Pro upřesnění si vyžádejte fyzické vzorníky.

Dřevodekory

Zlatý dub
Dřevodekor Zlatý dub pro hliníková okna a dveře
Starý dub
Dřevodekor Starý dub pro hliníková okna a dveře
Antický dub
Dřevodekor Antický dub pro hliníková okna a dveře
Třešeň
Dřevodekor Třešeň pro hliníková okna a dveře
Jabloň
Dřevodekor Jabloň pro hliníková okna a dveře
Ořech
Dřevodekor Ořech pro hliníková okna a dveře
Palisandr
Dřevodekor Palisandr pro hliníková okna a dveře
Mahagon
Dřevodekor Mahagon pro hliníková okna a dveře
Borovice
Dřevodekor Borovice pro hliníková okna a dveře
Dorato
Dřevodekor Dorato pro hliníková okna a dveře
Višeň
Dřevodekor Višeň pro hliníková okna a dveře

RAL barvy

Nejpoužívanějšími základními RAL barvami jsou: Bílá RAL 9016 Mat, Šedohnědá RAL 8019 Mat, Antracitová RAL 7016 Mat a Bílý hliník RAL 9006 Metalický.

Bílá
Bílá barva RAL 9016 pro hliníková okna a dveře RAL 9016 Mat
Šedohnědá
Šedohnědá barva RAL 8019 pro hliníková okna a dveře RAL 8019 Mat
Antracitová
Antracitová barva RAL 7016 pro hliníková okna a dveře RAL 7016 Mat
Bílý hliník
Metalízová barva RAL 9006 pro hliníková okna a dveře RAL 9006 Metalický
Tabulka RAL barev
RAL barvy pro hliníková okna a dveře

Technické řezy

  • Technický řez Ponzio PE78N

Řez profilu Ponzio PE78N

Technický řez profilu Ponzio PE78N Obrázek 1 - Řez profilu Ponzio PE78N
